Coriolisovo meranie hmotnostného prietoku
Coriolisove hmotnostné prietokomerydosiahnuť vrchol technológie v oblasti merania priemyselných tekutín. Mnohé priemyselné odvetvia, ako je ropa a plyn, výroba potravín a farmaceutický priemysel, prikladajú dôležitosť efektívnosti, bezpečnosti, presnosti a kontrole nákladov. Neporovnateľný pohľad na dynamiku prúdenia je tiež dôvodom ich popularity, pretože meria hmotnostný prietok priamo a nie nepriame výpočty založené na tlaku a teplote. Zariadenie poskytujúce presné údaje v reálnom čase v náročných poveternostných podmienkach alebo v podmienkach spracovania nie je nič iné ako niečo iné, najmä pre priemyselné odvetvia, ktoré zápasia s komplexnými premennými.
Čo je to hmotnostný prietokomer?
Hmotnostný prietokomer sa používa na meranie prietoku tekutiny prechádzajúcej potrubím bez narušenia celého procesu výroby. Meria odosielanie hmoty potrubím za jednotku času. Meranie hmotnostného toku sa považuje za základný základ väčšiny receptúr, určovania materiálovej bilancie, fakturácie, ako aj prevodu do úschovy v súvisiacich odvetviach. Spoľahlivosť a presnosť je pri takýchto aplikáciách nanajvýš dôležitá.
Ako funguje hmotnostný prietokomer?

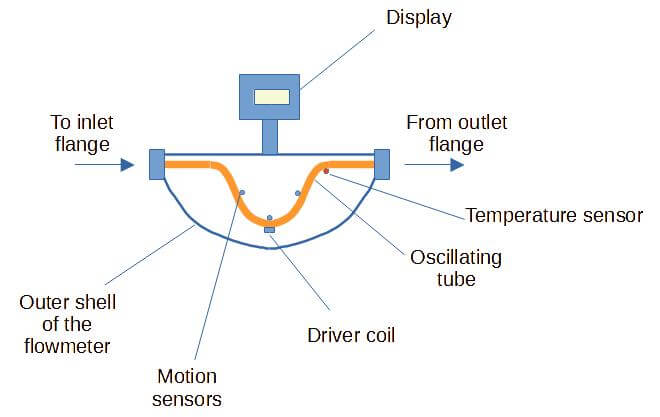

Dve rôzne technológie používané pri meraní hmotnosti sú inerciálna a tepelná. Bývalý merač zotrvačnosti je známy ako Coriolisov prietokomer, ktorý sa spolieha na Coriolisov efekt. Kvapaliny prechádzajúce potrubím sú vystavené Coriolisovmu zrýchleniu s mechanickým zavedením zdanlivej rotácie do potrubia. Vychyľovacia sila generovaná v procese prúdenia kvapaliny bude funkciou nameraného hmotnostného prietoku.

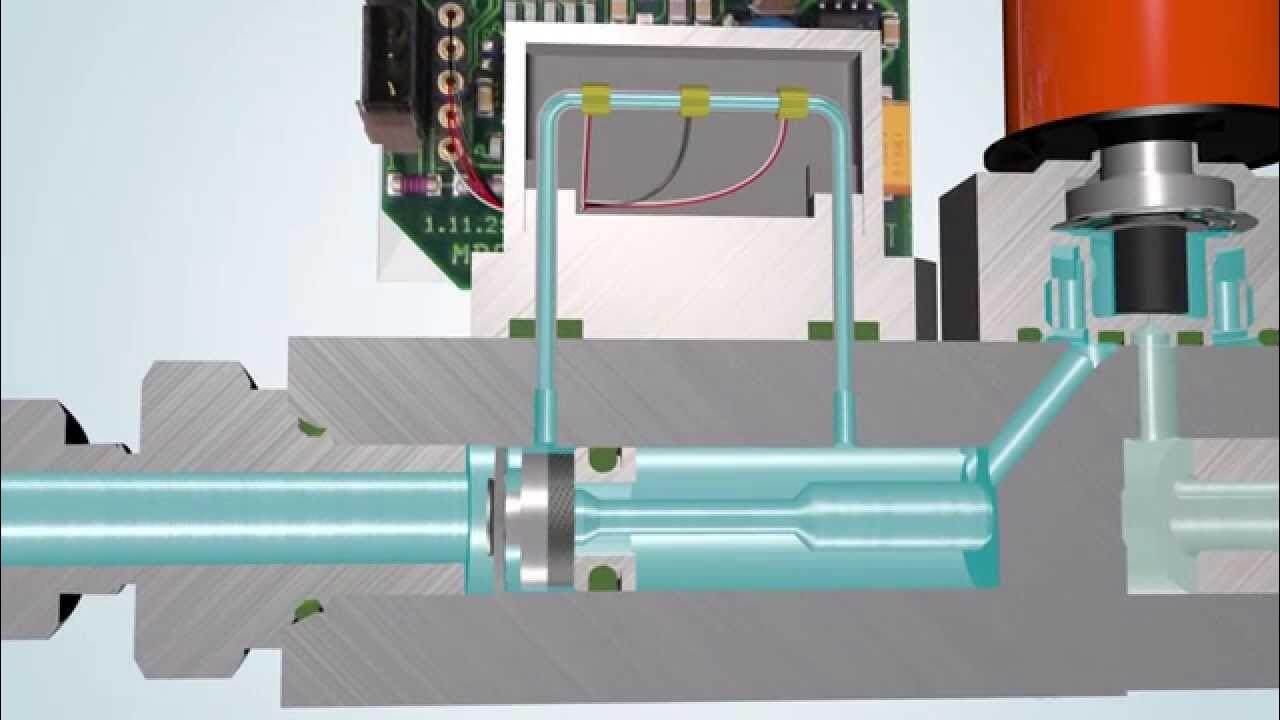

Neskôrtepelný hmotnostný prietokomermeranie prietoku plynov a kvapalín priamo. Či už ide o zavádzanie určitého množstva tepla do prúdiaceho prúdu alebo udržiavanie sondy na konštantnej teplote, tepelný hmotnostný prietokomer pracuje s dvoma teplotnými snímačmi a elektrickým ohrievačom. Vyššie uvedený odsek vysvetľujeako funguje tepelný hmotnostný prietokomer.
Aký je princíp hmotnostného prietokomeru?
Hmotnostné prietokomery sú zamerané na meranie hmotnosti látky, ktorá preteká daným bodom za jednotku času. Líšia sa však technológiami pre cielené presné merania, ako sú termálne, Coriolisove, ultrazvukové alebo vírové. TheCoriolisov hmotnostný prietokomerje jedným z najpopulárnejších prietokomerov pre svoju presnosť a spoľahlivosť.
Presnosť a rozsah hmotnostných prietokomerov
Vďaka vynikajúcej presnosti a opakovateľnosti sú hmotnostné prietokomery obľúbené v priemyselných odvetviach, kde sa kladie dôraz na presnosť. Rozsah hmotnostných prietokomerov sa vzťahuje na maximálny rozsah, ktorý môžu merať. Rozsah hmotnostného prietokomeru je nepriamo úmerný jeho nepresnosti vo všeobecnosti. Dôvody tohto vzťahu spočívajú v snímačoch s tlmením, ktoré sú vybavené širokorozsahovými prietokomermi, ktoré nie sú také citlivé ako úzkorozsahové prietokomery s precitlivenosťou.
Ako zvoliť vhodný rozsah prietokomerov?
Faktory ako typ kvapaliny, rozsah prietoku, presnosť, teplota a tlak by sa mali brať do úvahy pri výbere vhodného prietokomeru na základe praktických aplikácií. Rozsah prietoku je prvá vec, ktorú treba určiť pred výberom správneho rozsahu v plnom rozsahu. Pre vyššiu presnosť, ak je rozsah prietoku malý, sa uprednostňujú malorozsahové hmotnostné prietokomery. Okrem toho sú okolitá teplota a tlak ďalšími faktormi ovplyvňujúcimi konečnú presnosť. Hmotnostný prietokomer, ktorý je schopný odolať vysokej teplote a tlaku, má prioritu pri výbere, ak sú teplota a tlak vysoké.
Coriolisove hmotnostné prietokomery od Lonnmeter ponúkajú 0,1 % - 0,05 % nepresnosti rýchlosti v rozsahu hmotnostného prietoku až do 100:1. Rozsah zakrivených rúr je širší ako rozsah rovných rúrok. Celková chyba merača sa skladá z nepresnosti základne a chyby posunu nuly, čo je výstup nepravidelného výstupu signálu v stave nulového prietoku. Chyba nulového posunu je primárnou príčinou chyby, ktorá v typickom prípade predstavuje 1 % až 2 % nameranej frekvencie.
Niektorí výrobcovia ilustrujú celkovú presnosť vo forme percenta prietoku pre vysoké prietoky a percenta prietoku, ako aj chyby nulového posunu. Pri porovnávaní je dôležité skontrolovať špecifikácie z dôvodu podvodu.
Aplikácie a obmedzenia hmotnostných prietokomerov
Hmotnostné prietokomery sú náchylné na ovplyvnenie premennými prostredia, odčítaním, výpočtom; chybné nastavenie môže spôsobiť potenciálne poškodenie zariadenia, zníženie účinnosti a zníženie presnosti. Pri hmotnostných prietokomeroch sa môžu vyskytnúť nasledujúce problémy:
č. 1 Tlak môže klesnúť, ak sa rýchlosť prúdenia zvýši kvôli detekcii;
Coriolisove merače č.2 sú drahé ako iné prietokomery. A nemohli byť aplikované na potrubia väčších rozmerov.
Č.3 Kondenzácia vlhkosti v nasýtených plynoch môže spôsobiť nízke hodnoty a zodpovedajúcu koróziu.
Č. 4 Povlak alebo nános materiálu na snímači ovplyvní účinnosť prenosu tepla.
Napriek vyšším počiatočným nákladom, dlhodobým výhodám presnosti, nízkej náročnosti na údržbu a životnosti ponecháva Coriolisove hmotnostné prietokomery v mnohých priemyselných odvetviach hodnotné riešenie. Priame a spoľahlivé merania hmotnosti, hustoty a teploty im umožňujú všestranné využitie od ropy, plynu až po potraviny a nápoje.
Ak hľadáte spoľahlivého výrobcu Coriolisových hmotnostných prietokomerov, neváhajte nás kontaktovať a poradiť sa s odborníkmi pri výbere správnych hmotnostných prietokomerov. Alebo si vyžiadajte bezplatnú cenovú ponuku so špecifickými požiadavkami.
